Внедрение системы постоянного тока для хранения энергии в домашних условиях

Так называемое соединение постоянного тока оценивается в зависимости от внешнего источника зарядки аккумулятора. Соединение постоянного тока используется для зарядки аккумулятора посредством преобразования постоянного тока, а соединение переменного тока — для преобразования переменного тока в постоянный. В фотоэлектрической системе хранения энергии фотоэлектрический модуль преобразует световую энергию в электрическую энергию с помощью встроенного модуля отслеживания MPP и модуля преобразования постоянного тока в постоянный ток гибридного инвертора. А через компоненты, такие как индукторы и конденсаторы внутри инвертора, осуществляется повышающее выпрямление, а затем зарядка аккумулятора. В целом такой процесс преобразования называется соединением постоянного тока. Система хранения энергии, которая реализует зарядку аккумулятора через соединение постоянного тока, называется системой соединения постоянного тока.

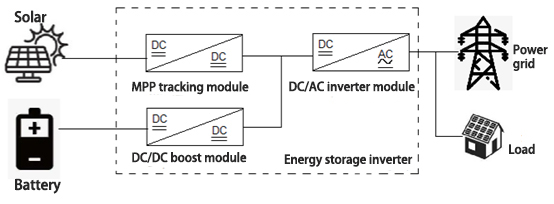

Система соединения постоянного тока подходит для конечных потребителей с новыми потребностями в хранении энергии благодаря высокому уровню функциональной интеграции и меньшему количеству преобразований энергии. Нет необходимости устанавливать как фотоэлектрические инверторы, так и инверторы для хранения энергии, а можно напрямую использовать форму инверторов для хранения энергии + аккумуляторы + модули. Среди них есть две распространенные структуры системы. Одна из них заключается в встраивании модуля повышения напряжения постоянного тока батареи в инвертор, например, гибридный инвертор (рисунок 1). В такой системе конструкция инвертора относительно сложна, но совместимость с батареей выше, а сценарии применения шире.

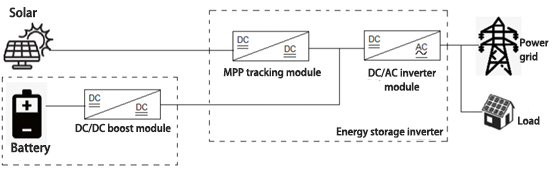

Другой системой является аккумуляторная батарея с собственным модулем повышения напряжения (рисунок 2). В такой системе требования к конструкции инвертора относительно невысоки. Аккумуляторные батареи могут быть более стандартизированными, а выбор относительно шире. По сравнению с системой на рисунке 1, затраты на обслуживание инвертора в системе на рисунке 2 ниже, но общие требования к конструкции аккумуляторной батареи были улучшены, а совместимость инвертора с аккумулятором плохая. Два отдельных продукта могут иметь несинхронизированную связь или даже быть несовместимыми. Поэтому некоторые производители продают их в виде комплекта «инвертор + аккумулятор».

В последние годы в системе постоянного тока появилась новая схема, которая постепенно получила широкое распространение. Отдельная конструкция модуля отслеживания MPP и инвертора представлена продуктом фотоэлектрического оптимизатора + инвертора накопления энергии. По сравнению с традиционными компонентами, напрямую подключенными к инвертору накопления энергии, фотоэлектрический оптимизатор выполняет отслеживание MPP каждого компонента для инвертора накопления энергии на переднем конце. Снижает снижение выходной мощности системы, вызванное частичным затенением фотоэлектрических модулей, повреждениями и другими факторами. Таким образом, фотоэлектрическая система в целом поддерживает выходную мощность в состоянии высокой мощности.
